1、YCK-F分體式（耐高溫型）料位器，其電子模塊安裝在倉外（包括電氣控制柜、開關箱等）常溫處，檢測探頭安裝倉內（高溫）處，并通過二芯線相連（按顏色對接）。探頭部分的安裝方式與YCK基本型的相同，即可采取頂（吊）裝、壁（橫）裝等多種形式。安裝時需保持料位器傾斜度不超過15度，料位器外殼應接地良好。

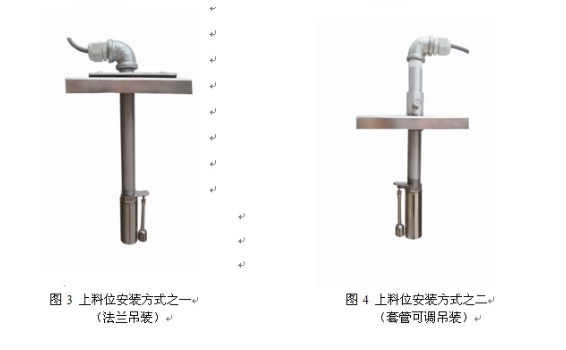

2、YCK-F分體式（耐高溫型）料位器一般采用吊裝式安裝，安裝架可用圖3所示，法蘭板加DN15鋼管，固定方式可靈活多樣。如需上下調節，可如圖4所示，用DN20的鋼管做外套，在外套管上裝螺絲頂緊即可。

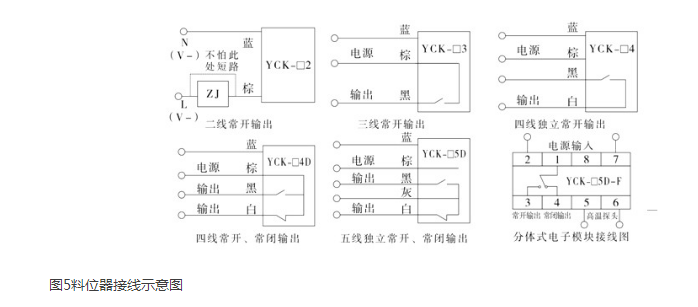

3、料位器的接線方法見圖5。在接通電源前，應檢查接線是否正確，核對電壓數是否為額定電壓。并且負載中的電流不允許超過大輸出電流，更不允許短路。

　

4、YCK-1直流24V永磁式料位器為繼電器自由輸出，當棕線接V+、藍線接V-、黑線輸出V+即PNP輸出，反之輸出V-為NPN輸出。
　　

5、料位器如輸出不能滿足用戶需求，可加中間繼電器進行擴展。
